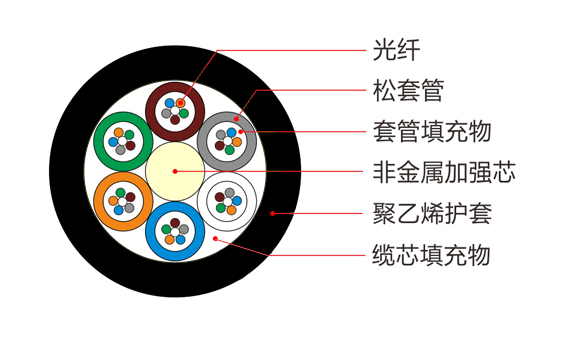

GYFTY光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根玻璃纤维增强塑料(FRP)，松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯护套成缆。
光纤芯数 Fiber Parameters：
| 编号 NO. | 项目 Items |
单位 Unit |
参数 Specification G.652D | |
| 1 |
模场直径 Mode Field Diameter |
1310nm | μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
||
| 2 |
包层直径 Cladding Diameter |
μm |
124.8±0.7 |
|
| 3 |
包层不圆度Cladding Non-Circularity |
% |
≤0.7 |
|
| 4 |
芯/包层同心度误差Core-Cladding Concentricity Error |
μm |
≤0.5 |
|
| 5 |
涂覆层直径Coating Diameter |
μm |
245±5 |
|
| 6 |
涂覆层不圆度Coating Non-Circularity |
% |
≤6.0 |
|
| 7 |
包层/涂覆层同心度误差Cladding-Coating Concentricity Error |
μm |
≤12.0 |
|
|
8 |
光缆截止波长Cable Cutoff Wavelength |
μm |
λcc≤1260 |
|
|
9 |
衰减系数Attenuation(max.) |
1310nm |
dB/km |
≤0.4 |
|
1550nm |
dB/km |
≤0.3 |
||
光缆参数 Cable Parameters
|
项目 Items |
指标 Specifications |
||
|
光纤芯数 Fiber Count |
24 |
||
|
着色涂覆光纤
Colored Coating Fiber
|
外径 Dimension |
250µm±15µm |
|
|
颜色Color |
蓝Blue、橙Orange、绿Green、棕Brown、 灰色Slate、白色Whtie 、红色Red、 黑色Black 、 黄色Yellow 、紫色Purple 、 粉色Pink、绿蓝色Aqua |
|
|
|
|
|||
|
|
|||
|
松套管
Loose Tube
|
外径 Dimension |
2.0mm±0.05mm |
|
|
材料 Material |
PBT |
||
|
颜色 Color |
红 Red、绿Bluel、本Natural、本Natural |
||
|
填充绳
Filler
|
外径 Dimension |
2.0mm±0.05mm |
|
|
材料 Material |
PP |
||
|
颜色 Color |
本 Natural |
||
|
中心加强元件 |
外径 Diameter |
2.2mm |
|
|
Central Strength Member |
材料 Material |
FRP |
|
|
Strength Member 加强件 |
材料 Material |
阻水玻璃纱 Water Blocking GlassYarn |
|
|
外护套 Outer Jacket |
外径 Dimension |
10.0mm±0.3mm |
|
|
材料 Material |
PE |
||
|
颜色 Color |
黑Black |
||
光缆机械和环境性能Mechanical and Environmental Characteristics
|
项目 Items |
单位 Unite |
参数值 Specifications |
|
拉伸（长期） Tension（Long Term） |
N |
400 |
|
拉伸（短期） Tension（Short Term） |
N |
1000 |
|
压扁（长期） Crush（Long Term） |
N/10cm |
300 |
|
压扁（短期） Crush（Short Term） |
N/10cm |
1000 |
|
最小弯曲半径（动态） Min. Bend Radius（Dynamic） |
mm |
20D |
|
最小弯曲半径（静态）Min. Bend Radius（Static） |
mm |
10D |
|
安装温度 Installation Temperature |
℃ |
-20～+60 |
|
工作温度Operating Temperature |
℃ |
-40～+70 |
|
储存温度Storage Temperature |
℃ |
-40～+70 |
