产品描述：

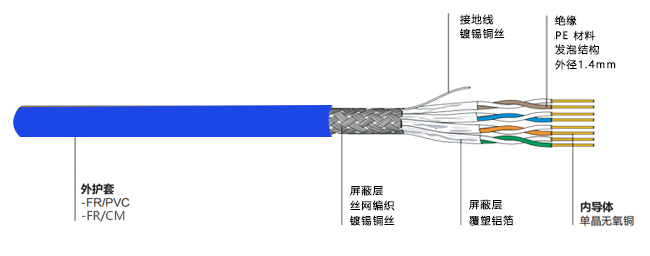

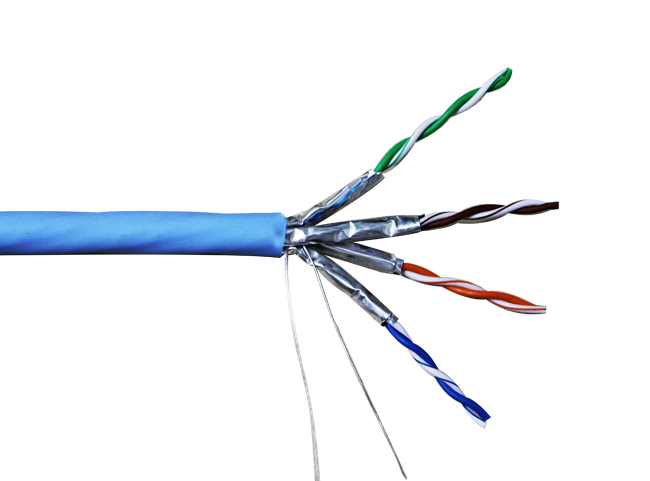

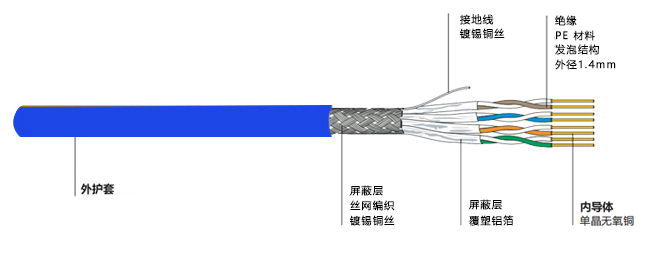

万兆四对单屏蔽/双屏蔽双绞线采用聚乙烯绝缘，两根绝缘导线绞合成对，单屏蔽每条线对外附屏蔽铝箔，双屏蔽每条线对外附屏蔽铝箔由铜网统一包裹，带宽能达到500MHz并保证4对兼容信号，能共享同一线缆而不会损伤数据的完整性。此线缆支持ATM155Mbps、10Base-T、100Base-T、1000Base-T、10GBase-T传输，并支持和其他兼容信号同时传输。其线缆优良的近端串扰数值，保证多个相同信号传输并显著地减少信号泄露。
产品特点：
性能达到最新标准 ANSI/TIA 568.2-D的要求；
带宽可达500MHz，达到标准要求；
产品通过国内权威检测机构的检测认证；
具有CM、CMR及LS0H耐阻等级产品。
|
产品说明： |
施工环境： |
| 导体材质：99.99%无氧铜 | 使用环境：室内 |
| 绝缘材料：PE | 储存温度：-20°C~75°C |
| 绝缘外径：1.08±0.05mm | 工作温度：-10°C~75°C |
| 屏蔽方式：FTP/SFTP； |
最大张力（N）：110 |
| 线缆外径：单屏蔽8.0±0.2；双屏蔽8.5±0.2 | 固定时弯曲半径（静态）：≥4D |
|
撕裂绳：多股呢绒 |
牵引时弯曲半径（动态）：≥8D |
| 护套结构：内齿结构 |
|
| 护套材质：PVC/CM/CMR/LS0H |
|
| 成缆长度：305米/箱 |
|
| 电器性能： 执行标准： | |
| 绝缘电压：2500V，2Sec（DC） ISO/IEC 11801:2002 | |
| 特性电阻：100±15Ω NEMA WC63.1 | |
| 导体电阻：9.38Ω/100m PrEN 50288-6-1 | |
| 容抗：56pF/m 低烟性满足：IEC61034-2 | |
| 不平衡直流电阻：5% 无卤性满足：IEC60754-1&2 | |
| 传输延时：536nS/100m 阻燃满足：IEC60332-1 | |
| 传输延时偏差：45nS/100m | |
| 型号 |
名称 |
颜色/样式/材质 |
|
TE-FTP-CATA004XX |
万兆四对屏蔽双绞线 |
彩色/FTP/线对铝箔/PVC |
|
TE-SFTP-CATA004XX |
万兆四对双屏蔽双绞线 |
彩色/SFTP/线对铝箔+铜网/PVC |
|
TE-FTP-CATA004XXXX |
万兆四对屏蔽双绞线 |
彩色/FTP/线对铝箔/PVC |
注：XX代表线缆颜色：GY（灰色）、BL（蓝色）、BK（黑色）、OG（橙色）；
XX代表耐阻等级：如CM代表CM、CR代表CMR、LS代表LS0H。
